ガラスフラット GFL

長尺ガラス
片流れ icon 耐火仕様受注生産長尺アルミ枠

アルミ枠は連続ジョイント可能

CADデータ規格表標準納まり図仕様ご注意

GFL-60x1600

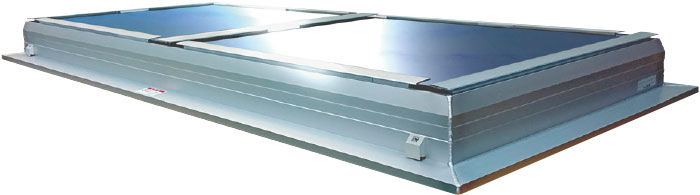

GFの長尺タイプです。
ジョイント方式により長手寸法を自由に設定できます。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

CADデータ製品図（圧縮版）

シングルガラス

ペアガラス

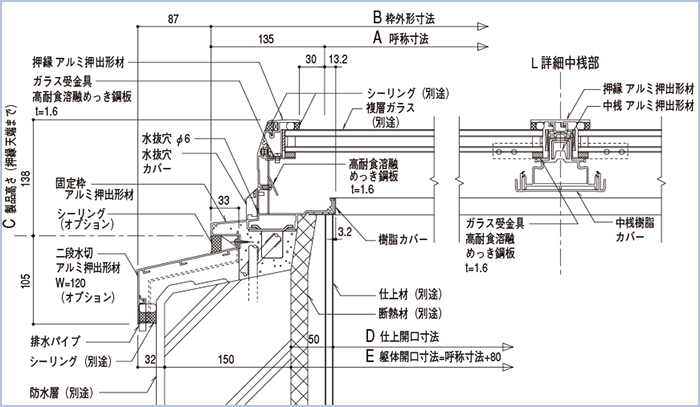

型式	GFL-60	GFL-90	GFL-130
A 呼称寸法（W）	600	900	1300
B 枠外形寸法（W）	870	1170	1570
長手寸法（L）	700〜	1000〜	1400〜

※短手寸法（W）は、1300までとなります。

ガラス	●複層ガラス仕様（別途）※要防錆処理　総厚21.8～28.8の範囲にて特注対応可能 ●シングルガラス仕様（別途）※要防錆処理　60・90型…網入り型ガラス t=6.8 　130型…網入り磨きガラス t=10
固定枠	●アルミ押出形材　アルマイトクリアー
押縁	●アルミ押出形材　アルマイトクリアー
耐火仕様	●高耐食溶融めっき鋼板　t=1.6
●固定枠結露受け部・中桟下部　樹脂カバー付き(防露用)

●短手寸法（W）は最大で呼称寸法1300までとなります。

●ガラス面に水が溜まらないよう、勾配を付けての製品設置をおすすめします。

※ガラス面に水をためない排水構造になっていますが、水平に設置した場合、表面張力やガラスのたわみにより水が溜まります。

●ガラス厚を薄くした場合、地域ごとに定められている垂直積雪量の数値に対して、強度不足になる可能性がありますのでご注意ください。

●多雪地域に設置する場合は事前にご相談ください。

●ガラスの総厚にご注意ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。

GF・GFLは、今期途中より上記新仕様品に変更致します。
旧仕様品：在庫がなくなり次第終了。
新仕様品：受注開始時期については別途お問い合わせください。

※新仕様品は、旧仕様品とは推奨仕上開口が異なりますので、ご注意ください。

旧仕様GF-F

新旧一覧

	型式	B 枠外寸法	D 仕上開口	E 躯体開口
旧GF-F	GF-60F	840□	540□	640□
	GF-90F	1140□	840□	940□
	GF-130F	1540□	1240□	1340□
新GF	GF-60	870□	580□	680□
	GF-90	1170□	880□	980□
	GF-130	1570□	1280□	1380□
