太陽光ルームインシステム_™　きらポート_™

太陽光ルームインシステム_™　きらポート_™とは‥‥

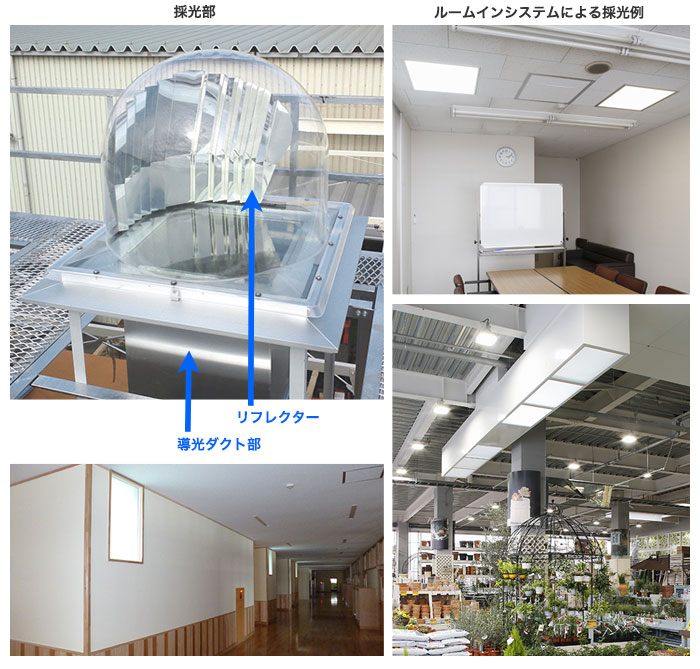

屋上で採光し、導光ダクトで光を伝達。
従来は窓からの採光のみだったオフィスや廊下などを、自然光で照らします。
窓辺だけでなく部屋の奥でも、陽のうつろいが感じられます。

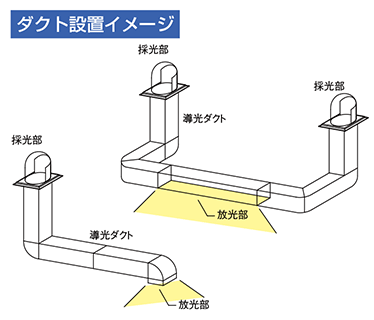

1. 屋上のトップライトで採光し、
2. 導光ダクトで光を送り、
3. 拡散シートを通じて、室内を照らします。

特徴

●採光量ＵＰのトップライト　きらドーム_™
透明ドーム仕様のトップライト内に、大型リフレクターを内蔵することで採光量をUP。

●高い反射率の導光ダクト
トップライトから採光した光を室内に導く内部ダクトは、約98％の高い反射率。
※反射率は、材料供給会社資料によります。

仕様

専用トップライト：きらドーム_™

ドーム（600角ダクトに対応）	アクリル樹脂（透明）
反射リフレクター	高反射アルミ材
ベースボディ（取付枠）	アルミ　アルマイトシルバー

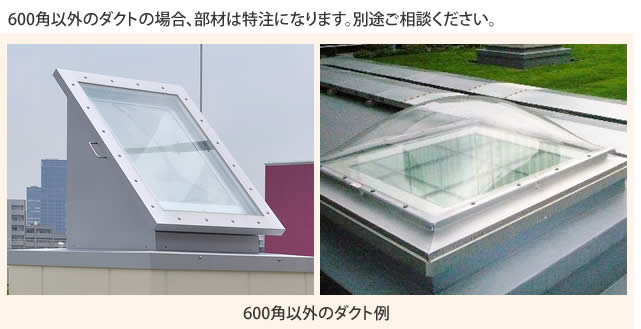

※600角以外のサイズには、片流れで対応致します。

・屋根30分耐火に対応

・リフレクターは、建物・躯体形状を問わず、南向きに設置可能

導光ダクト

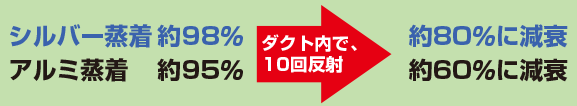

・ダクト仕様：アルミ基材にシルバー蒸着。
・約98％の反射率で、効率的な導光を実現。

※ダクトが長く、反射が多いほどその差は大きくなります。
（上記減衰値は反射回数による計算値です）

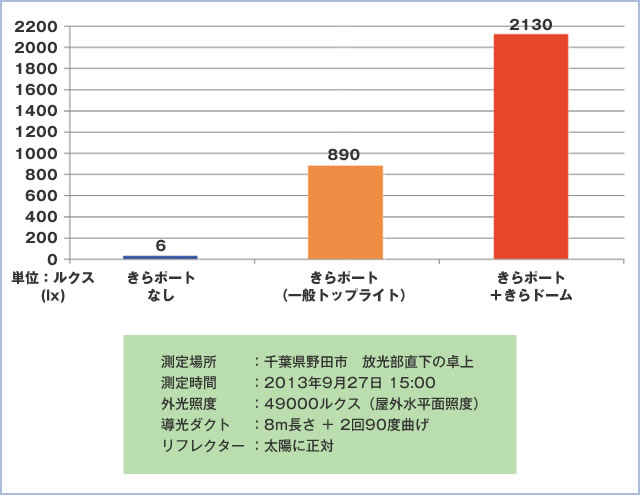

照度測定の例

ご注意

●改良などのため仕様を変更する場合がありますので予めご了承ください。
