太陽光追尾採光システム ソラリス

Menu イメージイメージ

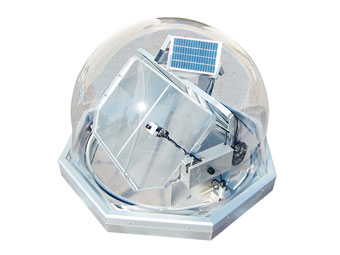

イメージ ソラリス外観

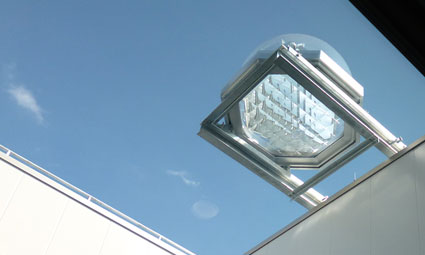

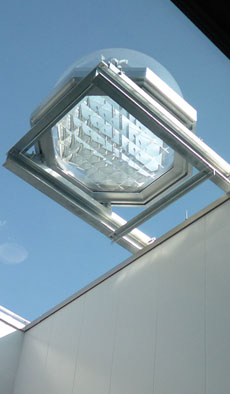

イメージソラリス下部の拡散レンズ イメージソラリスでの照射イメージ

太陽光追尾採光システム ソラリス

太陽光照明 icon 受注生産

高性能光センサーが太陽を自動追尾し、ビルの谷間や日影の空間へ太陽の光を導きます。
ソラリス NR-16は駆動電源に太陽電池を採用し、自然のエネルギーを活用する外部電源不要のシステムです。

特徴

  1. 光を一定に保つ太陽光採光システム*1
  2. 太陽電池採用により電気代不要
  3. 屋外照度10万ルクス時に、約25,000ルーメンの明るさ*2
  4. 光拡散板(オプション)で投射範囲を調節
  5. 採光された光は一部紫外線をカット*3

*1 季節により太陽の高度が変わってもプリズムシートを動かし、光の方向を一定に保ちます。

*2 ソラリス直下で得られる採光量は、外光が10万ルクス時に約25,000ルーメンの明るさに相当します。(社内計算による)

*3 一部紫外線カットは社内資料によります。

施工例

イメージNR-16 イメージ

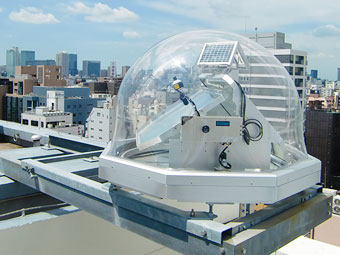

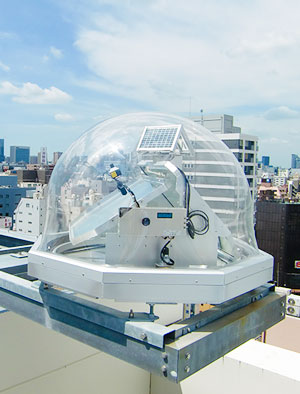

イメージ イメージボイドをまたいだ架台にソラリスを設置
(写真はNR-08です)

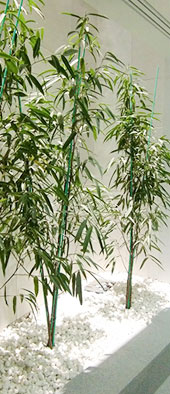

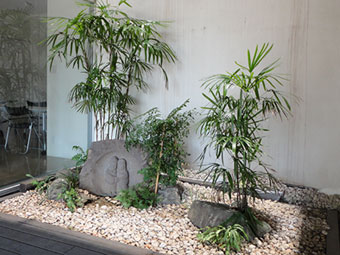

イメージソラリス使用前 イメージソラリスでの採光後

CADデータ 製品図(圧縮版)

ソラリス 標準施工図
DXF
DWG
PDF

基本構造

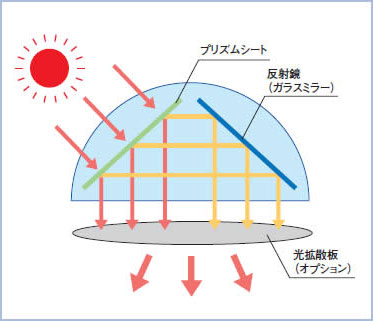

プリズムシートに入射した太陽光は、シート面のプリズムによって直下方向へ送られます。さらにプリズムから水平方向に向かう光も反射鏡(ガラスミラー)によって直下方向へ送られます。太陽の高度が変わっても、太陽追尾装置(光センサー)がプリズム面を動かし、光の方向は一定に保たれます。

イメージ

ソラリスの採光効果例

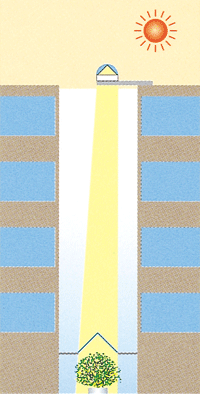

イメージビルの谷間などに
太陽光を届けます

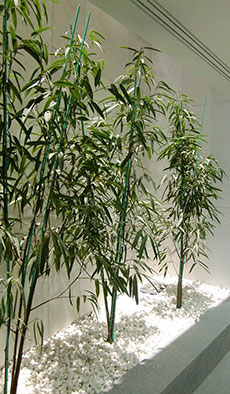

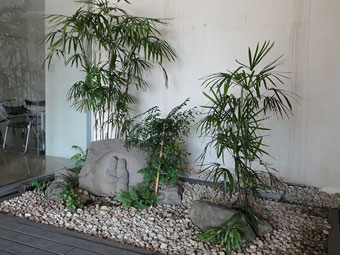

イメージソラリス使用前 イメージソラリスでの採光後

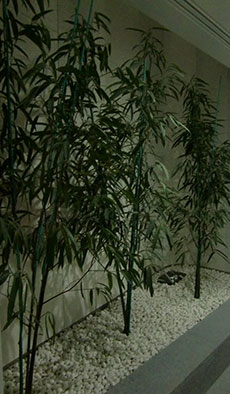

イメージソラリス使用前 イメージソラリスでの採光後

仕様

プリズムシート アクリル樹脂
反射鏡(ガラスミラー) ガラス
ベースボディ アルミ(アルマイト)
ドーム アクリル樹脂
採光面積 0.48㎡
サイズ 幅・長さ1336㎜×高さ943㎜
質量 約65㎏(参考値)
動作条件 外光が30,000Lx以上
設置条件 水平に設置

※取付用架台及び光拡散板はオプションです。

●この製品は、改良などのため予告なく仕様を変更する場合があります。

ご注意

●改良などのため仕様を変更する場合がありますので予めご了承ください。
