ガラスフラット折板 GFS

長尺・角
ガラスタイプ icon 耐火仕様* 受注生産長尺アルミ枠

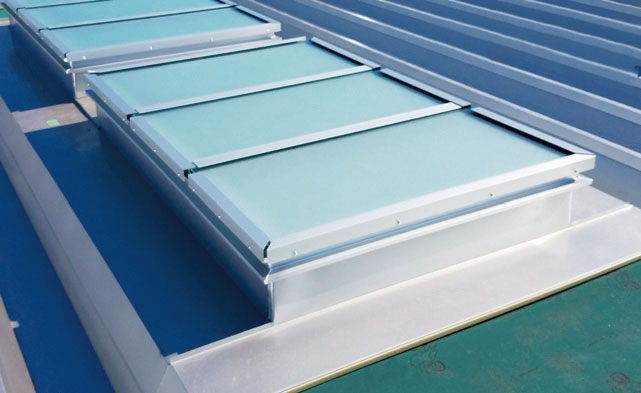

ガラスフラット形状＆アルミ枠の折板屋根専用トップライト。
溶接不要で、下地鉄骨に直付けするだけの簡単施工です。

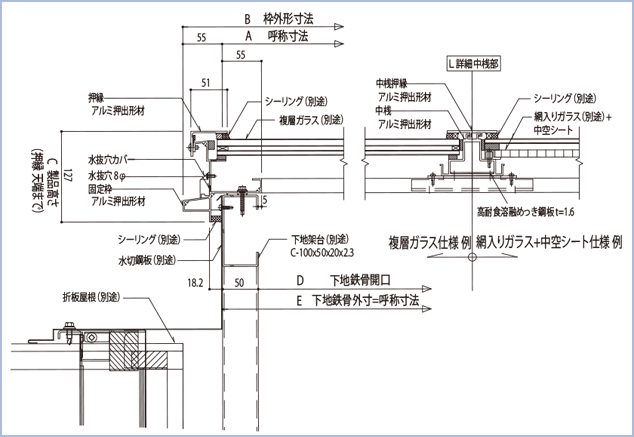

CADデータ規格表標準納まり図仕様ご注意

●アルミ製の本体枠構造で、4mまで一体枠で製作可能。
それ以上は、連続ジョイント方式で長さが自由に設定できます。
●工場・倉庫など、大量採光が必要な大型施設の折板屋根に。

CADデータ製品図（圧縮版）

シングルガラス

ペアガラス

中空シート仕様

※短手寸法は、600〜1300以内で特注寸法可能です。
※長手寸法は自由に設定可能。
※下地鉄骨外寸=呼称寸法となります。（短手Ｗ、長手Ｌとも同様）

ガラス	●シングルガラス仕様（別途）※要防錆処理　80型…網入り型ガラス　t= 6.8 　130型…網入り磨きガラス　t= 10 ●複層ガラス仕様（別途）※要防錆処理　80型…FL8+A6+WG6.8 　130型…FL10+A6+WG6.8 　（FL=フロートガラス、A=空気層、WG=ワイヤーガラス）
中空シート仕様	●ポリカーボネート樹脂　t= 10 　色調：クリアー　※シングルガラス＋中空シートとなります。　　複層ガラスとの併用はできません。
固定枠・押縁	●アルミ押出形材　アルマイトクリアー
耐火仕様*	●高耐食溶融めっき鋼板　t=1.6 および下地鉄骨架台（別途）による
取付方法	●下地鉄骨に製品本体を仮置きし、シールヘックスで固定（直付け）

●電解着色など、カラー対応はできません。

●ガラス厚を薄くした場合、地域ごとに定められている垂直積雪量の数値に対して、強度不足になる可能性がありますのでご注意ください。

●多雪地域に設置する場合は事前にご相談ください。

●標準仕様以外のガラスは、設置できない可能性がありますのでご注意ください。

●改良などのため、仕様を変更する場合がありますので予めご了承ください。

●GFSには、落下防止ネットは設置できませんのでご注意ください。
