FLドーム_™ 折板 FS

長尺
ドーム icon 耐火仕様* 受注生産長尺アルミ枠

折板屋根専用のトップライト
アルミ枠・ドームともに連続ジョイントが可能です。

折板屋根専用のトップライトです。
溶接不要で施工もスムーズ。下地鉄骨に直付けするだけの簡単設置です。
●アルミ製の本体枠構造で、4mまでは一体枠で製作可能。
　それ以上は、連続ジョイント方式で長さが自由に設定できます。

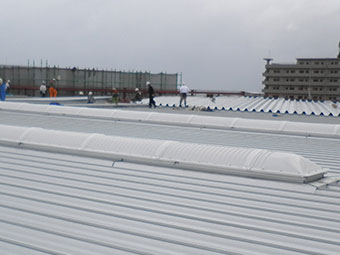

●工場・倉庫など、大量採光が必要な大型施設の折板屋根におすすめです。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

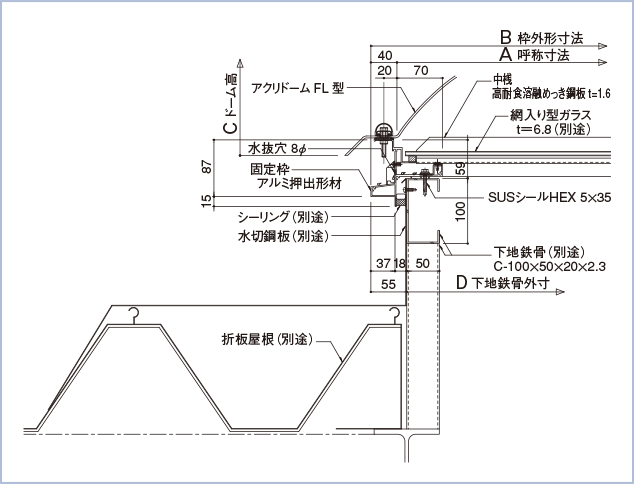

CADデータ製品図（圧縮版）

型式	FSL-60	FSL-90	FSL-130	FSL-200
A 呼称寸法（Ｗ）	600	900	1300	2000
B 枠外形寸法	680	980	1380	2080
C ドーム高さ	190	280	370	460
D 下地鉄骨外寸	570	870	1270	1970

※長手寸法は、60型は2100、90型は1500、130型は1600、200型は2600からの設定となります。

※下地鉄骨外寸は、「呼称寸法-30」となります。(短手W・長手Lとも同様)

ドーム	●アクリドーム（アクリル樹脂）・色調：オーパル（乳白色） ●タフライトドーム（ポリカーボネート樹脂）・色調：乳白色受注生産（200型のタフライトドームはできません）
ガラス	●網入り型ガラス　t= 6.8（別途）※要防錆処理
固定枠	●アルミ押出形材　アルマイトシルバー
耐火仕様*	●高耐食溶融めっき鋼板t=1.6および下地鉄骨架台（別途）による
取付方法	●下地鉄骨に製品本体を仮置きし、シールヘックスで固定（直付け）

●電解着色など、カラー対応はできません。

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●長尺ドームタイプを豪雪地帯の金属製勾配屋根に設置する際、屋根面からの取付架台の立ち上がりが十分でない場合は、水上側に雪割り等を設置してください。（雪の横すべり荷重によるドームの割れを防ぐため）又、ドーム両端部付近に構造物があると、積雪が崩れてドームが割れる危険がありますのでご注意ください。
