有効開口面積表<角タイプ>

有効開口面積=排煙面積

【表のみかた】 サイズは、製品寸法を示しています。
(600→60型、900→90型の意味)
〈例〉SHD-60は、サイズ600の欄を参照。

※数値は、ページ最下部の有効開口面積算出方法に基づいて算出しています。

【注意】 トップライト開口部(製品結露受け部)に下記オプションが付く場合は、有効開口面積が通常品より小さくなりますので、ご注意ください。
オプション品…落下防止ネット・防虫網・樹脂カバー・塩ビ結露受・その他、結露受け部分への追加品。
※数値につきましては、別途お問い合わせください。

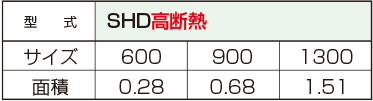

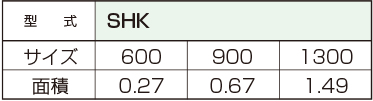

片側開閉 角ドームタイプicon

単位:(㎡)

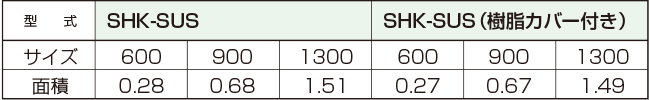

表イメージ
表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

表イメージ

※樹脂カバー付きはオプション。

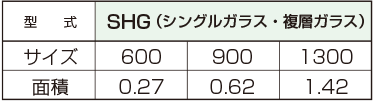

片側開閉 角ガラスタイプicon

単位:(㎡)

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

イメージ片側開閉見上げ
(開閉途中)

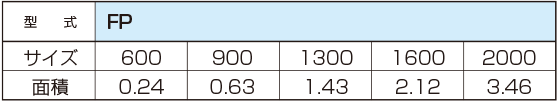

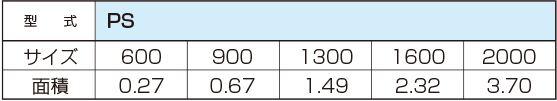

垂直開閉 角ドームタイプicon

単位:(㎡)

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

表イメージ

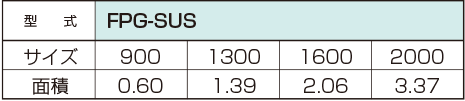

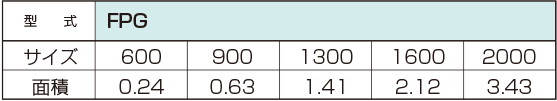

垂直開閉 ガラス四角錐タイプicon

単位:(㎡)

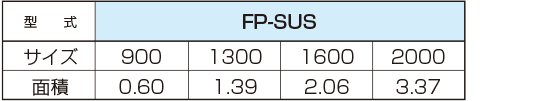

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

表イメージ

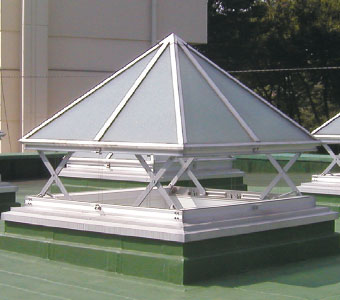

イメージFPG 中桟付き

垂直開閉 角ガラスタイプicon

単位:(㎡)

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

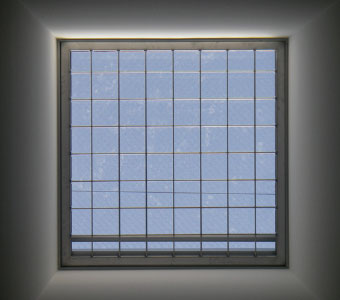

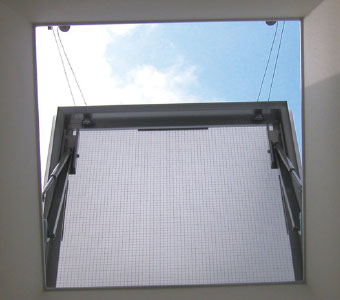

イメージAS見上げ結露受け部に落下防止ネット付き
※結露受け分に落下防止ネットが付くと
有効開口面積が小さくなります。

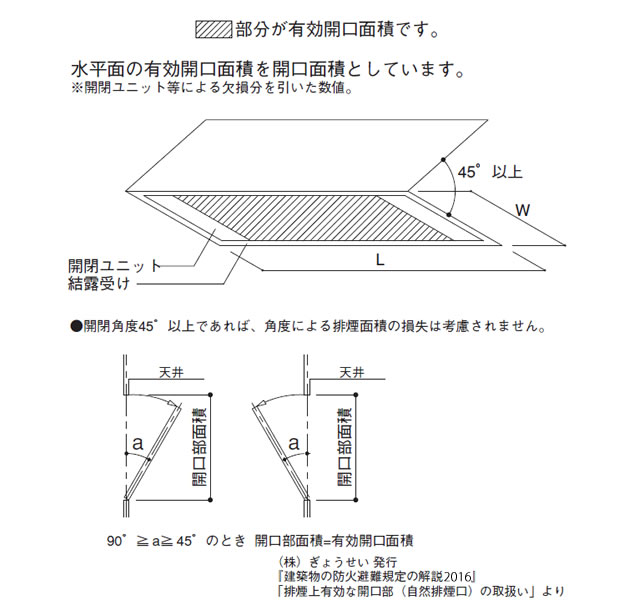

片側開閉タイプの有効開口面積算出方法

イメージ

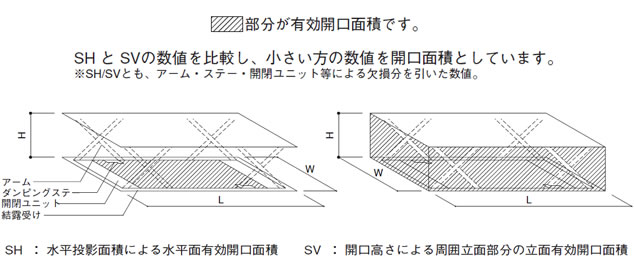

垂直開閉タイプの有効開口面積算出方法

イメージ
