技術資料(ドーム寸法図・排煙面積等)

Menu イメージイメージ

質量・採光面積表<開閉式 長尺タイプ>

質量は、製品枠質量のみです。ドーム・ガラス質量はふくみません。

固定式FLドーム関係および下記以外の製品の質量・採光面積については、別途お問い合わせください。

※質量は社内計測によります。※採光面積数値は社内計算によります。

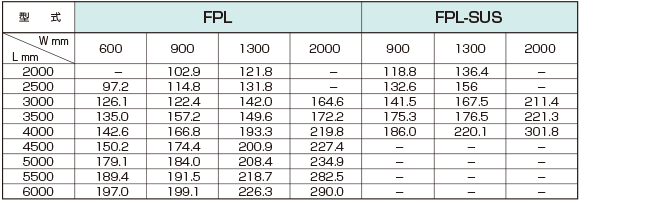

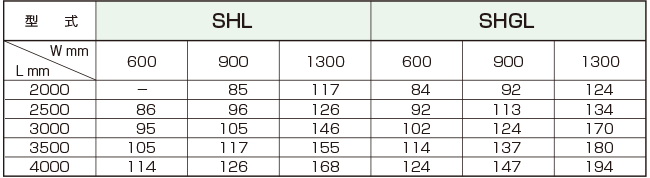

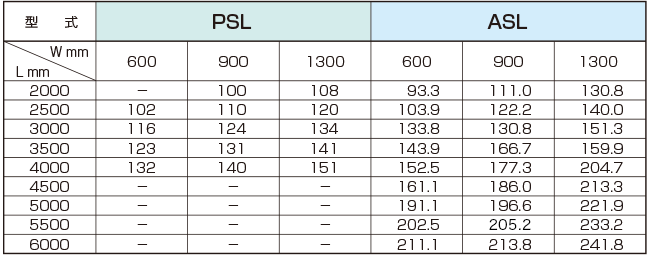

開閉式 長尺タイプ 質量表

単位:質量(㎏)

表イメージ
表イメージ
表イメージ

でるハッチ 質量・採光面積表

表イメージ

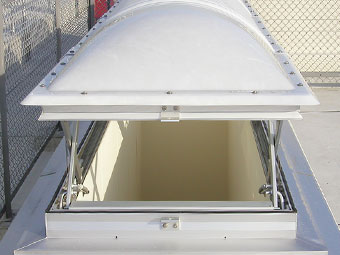

イメージ垂直開閉

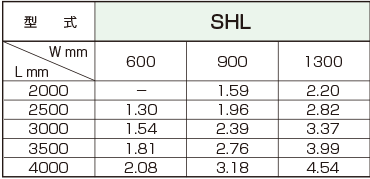

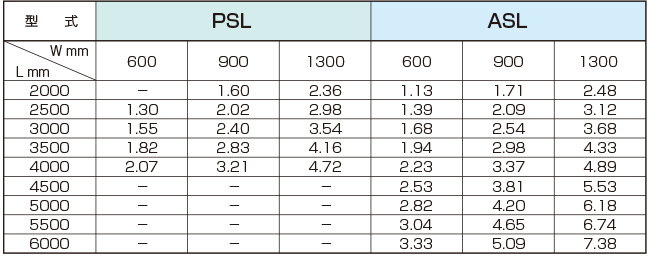

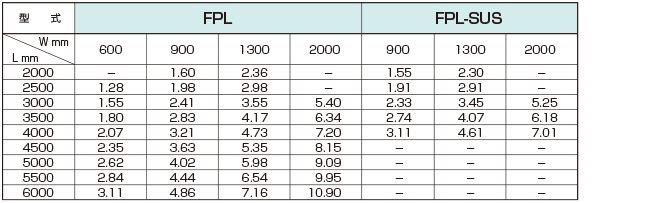

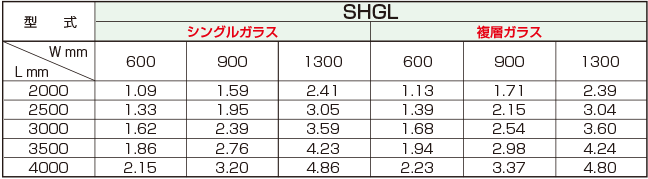

開閉式 長尺タイプ 採光面積表

単位:採光面積(㎡)

表イメージ
表イメージ
表イメージ
表イメージ

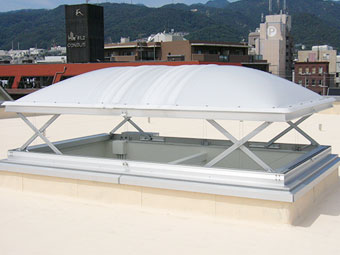

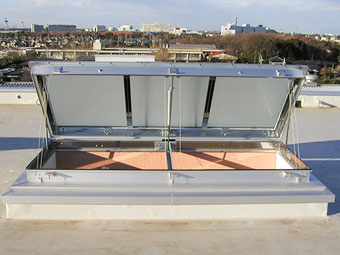

イメージ片側開閉 イメージ垂直開閉
