質量・採光面積表<固定式・開閉式 角タイプ>

質量は、製品枠質量のみです。ドーム・ガラス質量はふくみません。
(ホームトップライト除く)

※質量は社内計測によります。※採光面積数値は社内計算によります。

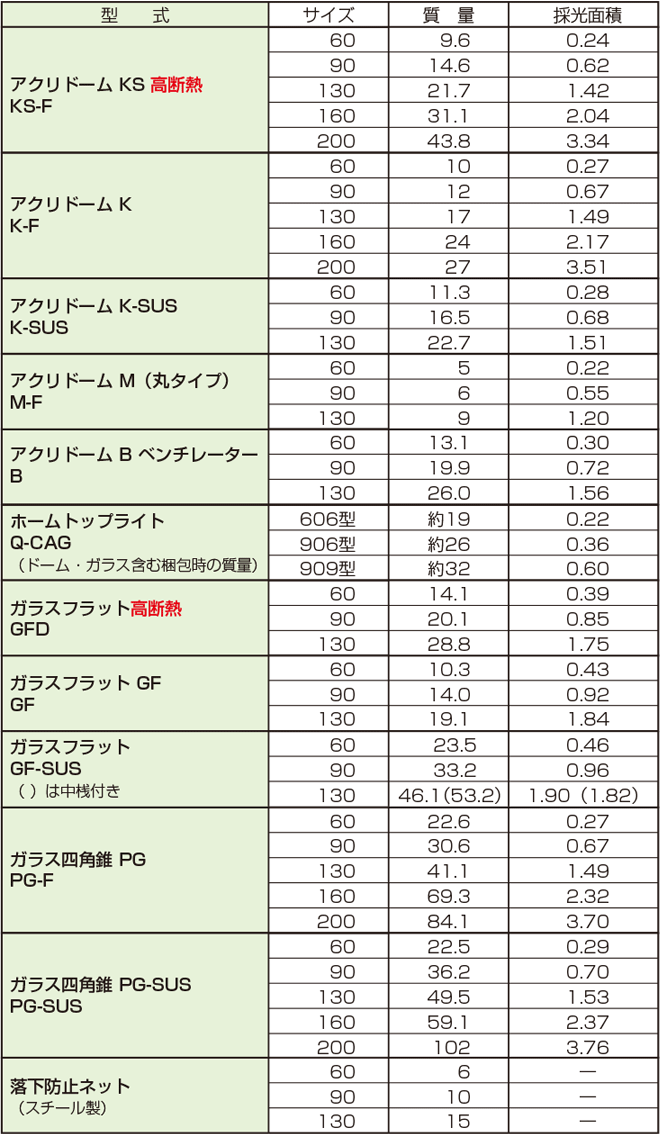

固定式 角タイプ 質量・採光面積表 (丸タイプ含む)

単位・質量(㎏)
採光面積(㎡)

表イメージ

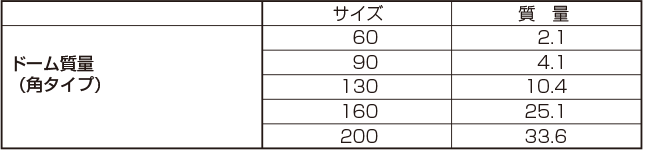

参考:ドーム質量

単位・質量(㎏)

表イメージ

●トップライトの採光面積は、その3倍の面積が有効面積として扱うことができます。
(建築基準法施行令第20条)

※表中の採光面積数値は3倍していません。

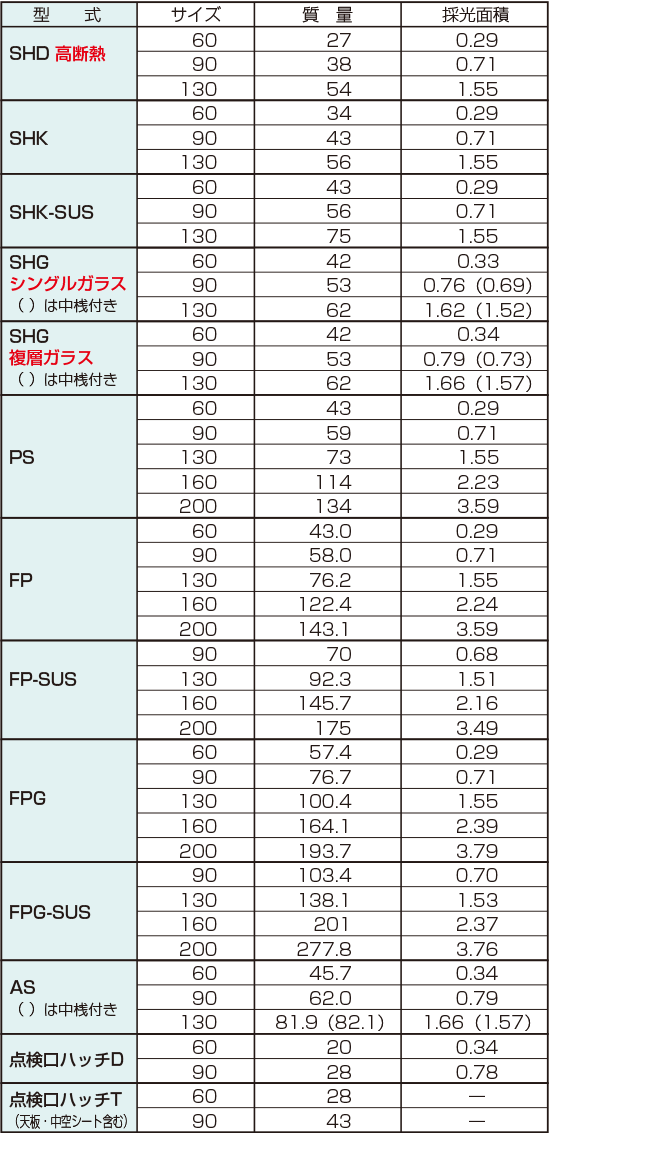

開閉式 角タイプ 質量・採光面積表

単位・質量(㎏)
採光面積(㎡)

表イメージ

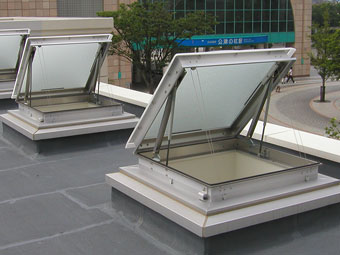

イメージ垂直開閉 イメージ片側開閉
イメージ垂直開閉
