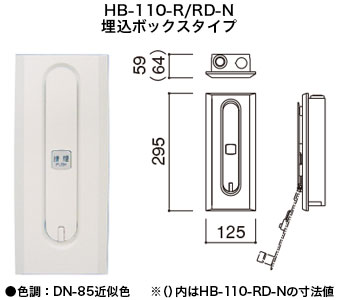

標準埋込み型 HB-110-R
埋込み・煙感知器連動開放型 HB-110-RD-N

操作方法	押ボタンワンタッチ
アウターケーシング 張設距離	10m 未満（注）
ワイヤー仕様	1.8φ SUSワイヤー
ワイヤー巻取量	10m 以内可能
ハンドル	内蔵
備考	●HB-110-RD-Nは煙感知器との連動も可能です。 ●標準埋込ボックスタイプの他に、オプションとして露出ボックスタイプもあります。（フェースは同品）

電動開閉は、電動オペレーター、そとづけくん_™２ へ

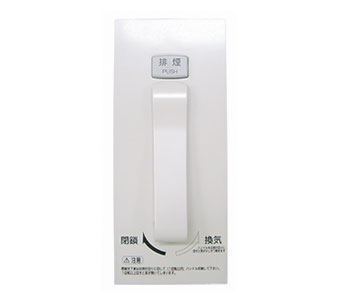

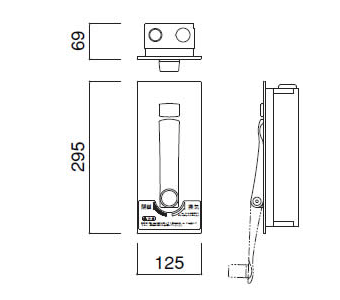

排煙・換気対応 HB-150

操作方法	押ボタンワンタッチ・ハンドル開閉方式
アウターケーシング 張設距離	10m 未満（注）
ワイヤー仕様	1.8φ SUSワイヤー
ワイヤー巻取量	10m 以内可能
ハンドル	内蔵
備考	●ハンドルの回転にあわせて開放するため、適度な換気が可能です。 　非常時は、排煙ボタンで全開放します。

ご注意

●アウターケーシングが10m以上になる時は、事前に相談ください。

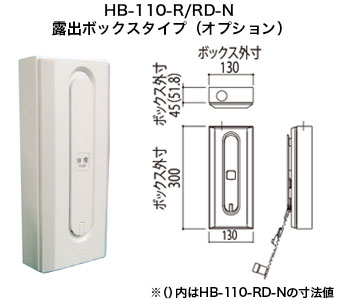

●露出ボックスタイプ、HB-110-RD-N（煙感知器連動開放型）はオプション品となります。

●色調は写真の色と多少異なる場合がありますので予めご了承ください。

●手動開閉装置にて耐食向上仕様品をご希望の場合は、別途お問い合わせください。

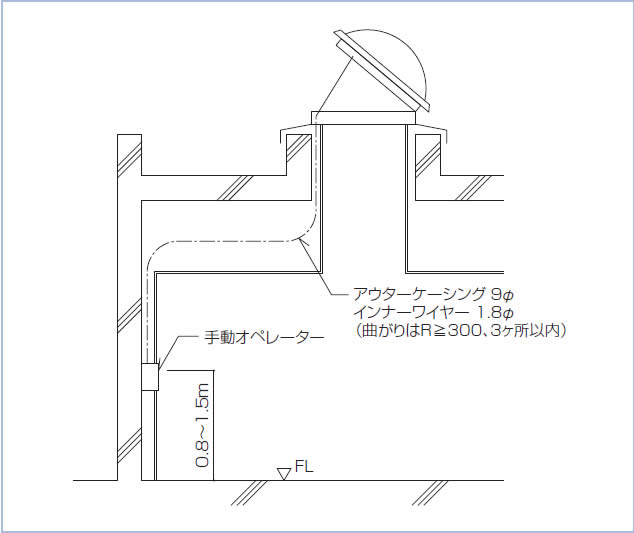

手動オペレーター設置例

アウターケーシングの張設についての注意事項

①アウターケーシングは極力直線で曲がりを少なく、最短距離（10m以下）にて張設してください。10m以上になるときは、事前にお打ち合わせをお願いします。

②曲り部は3ヶ所以内とし、その半径は300mm以上にしてください。

③配索後は動かさないように天井下地、吊りボルト等に番線で固定したり壁面に付属クランプでネジ止めしてください。

④曲り部が3ヶ所以上になる場合は事前にお打ち合わせをお願いします。
設備工事、内装工事等によりアウターケーシングが移設されてしまい、後日、操作に支障を来たすことがあります。
