マシンハッチ(搬入口)

搬入口 icon 受注生産 耐火仕様/非耐火仕様 長尺タイプも可能 アルミ枠

機械・装置の搬入口
手揚げ・機械揚げの2種対応

イメージ イメージ

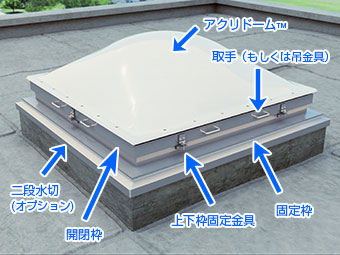

大型機械の搬入口として使用できるトップライトです。

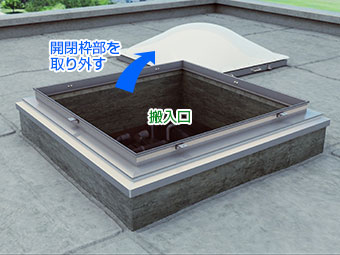

トップライトの開閉枠部分をはずすことにより、建物内のマシンメンテナンスや搬入・搬出が可能です。
●ドームタイプのため、採光も可能。
●開閉枠部は、手揚げ・機械揚げの2種に対応。
●長尺タイプは、4mまで対応可能です。
(H-160型の長尺タイプはありません)

CADデータ 製品図(圧縮版)

H-130 手上げ
DXF
DWG
PDF
H-160 手上げ
DXF
DWG
PDF
H-160 機械上げ
DXF
DWG
PDF
H-200 手上げ
DXF
DWG
PDF
H-200 機械上げ
DXF
DWG
PDF

※ガラスなし、耐火なし、長尺タイプなどのCADデータにつきましては、別途お問い合わせください。

規格表(単位:㎜)

型式 H-130 H-160 H-200
A 呼称寸法 1300□ 1600□ 2000□
B 枠外形寸法 1540□ 1840□ 2240□
C ドーム高さ 380 480 530
D 製品高さ(≒) 624 726 776
E 結露受け開口 1230□ 1530□ 1930□
F 躯体開口 1300□ 1600□ 2000□
ガラス寸法 1280 780(4枚) 980(4枚)
開閉枠部重量
(ドーム・ガラス含む)
約63kg 約110kg 約150kg

※結露受け部の開口が、実際の製品開口となります。(搬入・搬出が可能な寸法) ※長手寸法は最大4mまで。

※上記重量は取り外す開閉枠部のみです。全製品重量ではありません。

※ガラス・耐火の有無をご指示ください。

※長尺タイプの詳細につきましては、別途お問い合わせください。

※H-160型の長尺タイプはありません。

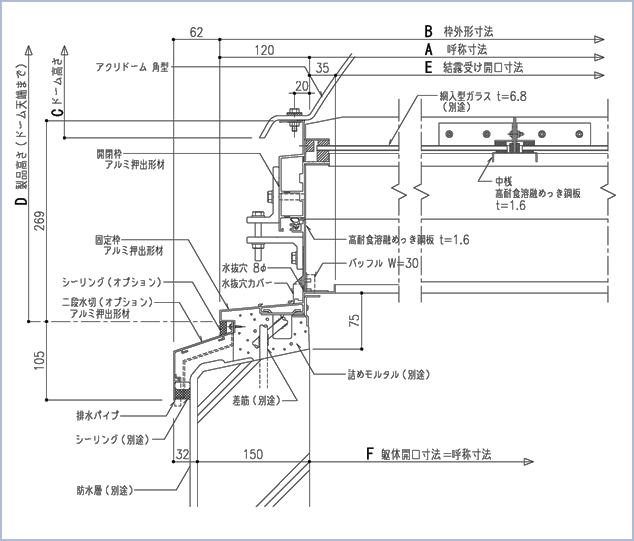

標準納まり図(単位:㎜)

標準納まり図

仕様

ドーム ●アクリドーム(アクリル樹脂)
 色調:乳白色
製品枠 ●外枠:アルミ押出形材
    アルマイトクリアー
●耐火仕様:高耐食溶融めっき鋼板 t=1.6
ガラス ●網入り型ガラス t= 6.8(別途)※要防錆処理
閉鎖時 通常時は固定金具により上下枠を閉鎖
搬入時 ・吊り金具にて開閉枠部を機械揚げ
・取手にて開閉枠部を手揚げ
※現場状況に応じ、上記2種より選択
オプション 固定枠結露受け部 樹脂カバー(防露用)

ご注意

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●長尺タイプにつきましては、仕様が変わる場合がありますので、別途お問い合わせください。
