点検口ハッチ T

点検口 icon ステンレス枠

天板タイプの点検口

イメージ イメージ

点検口ハッチDの天板タイプです。
ステンレス製の天板に断熱シートを裏貼り。
さらに天板下部に中空シートを入れることにより、断熱性を高めています。
●閉鎖時は内部のキャッチクリップで固定。開閉用の把手付き。
●ワイドな開放角度とスムーズな開閉で点検時の出入りが容易です。
●採光不要な場所の屋上点検口に。

CADデータ 製品図(圧縮版)

TH-T-60 平断面図
DXF
DWG
PDF
TH-T-60 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
TH-T-90 平断面図
DXF
DWG
PDF
TH-T-90 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)

規格表(単位:㎜)

型式 TH-T-60 TH-T-90
A 呼称寸法 600□ 900□
B 枠外形寸法 840□ 1140□
C 天板呼称寸法 700□ 1000□
D 製品高さ 192 192
E 仕上開口寸法 590□ 890□
F 躯体開口寸法 650□ 950□
中空シート寸法 608□ 908□
開放角度 80° 70°

質量・採光面積表(単位:質量(㎏)、採光面積(㎡))

サイズ 質量 採光面積
60 28
90 43

※質量は、天板・中空シートを含みます。

標準納まり図(単位:㎜)

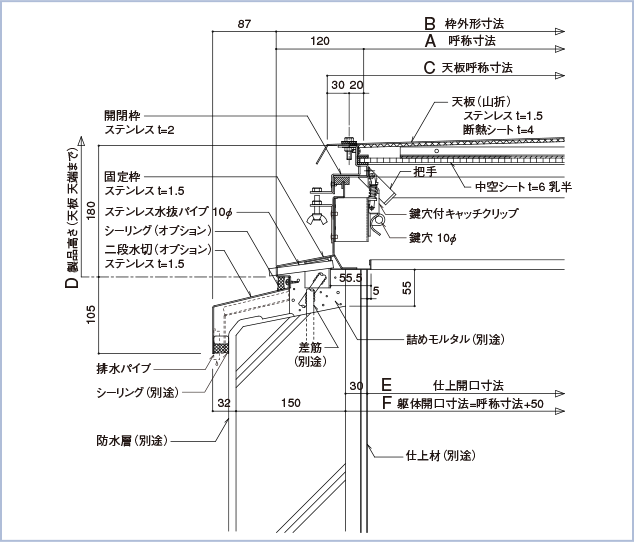

標準納まり図

仕様

天板 ●ステンレス SUS304 t=1.5 ヘアライン仕上
(断熱シート t=4 裏貼)
中空シート ●ポリカーボネート樹脂 t=6
 色調:乳半
取付枠 ●ステンレス SUS304 t=1.5 ヘアライン仕上
開閉方式 ガスステーの補助による手動片開き開閉
急激な閉鎖を防止するバランス設計
(天板装着時)
キャッチクリップ ステンレス製 鍵穴10φ付き
南京錠(別途)で施錠可能

ご注意

●点検口(天板仕様)にはガラスは必要ありません。
(ガラスを入れると開閉動作に支障があります。)

●屋根勾配は1寸勾配(5.7°)以下までです。
それ以上の勾配に設置した場合、開閉できない可能性がありますのでご注意ください。

●落下防止ネットの取付はできません。

●改良などのため仕様を変更する場合がありますので予めご了承ください。
