垂直開閉式トップライト

Menu イメージイメージ

ライトスモークハッチ パラレル PS

垂直開閉式
角ドーム
icon 耐火仕様 受注生産 アルミ枠

最もポピュラーな垂直開閉の角ドーム
角=60・90・130・160・200

イメージ イメージ

パラレル開閉(垂直開閉)トップライトのベーシックな製品です。
●サイズは、60・90・130・160・200型の5種。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ 製品図(圧縮版)

PS-60 平断面図
DXF
DWG
PDF
PS-60 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
PS-90 平断面図
DXF
DWG
PDF
PS-90 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
PS-130 平断面図
DXF
DWG
PDF
PS-130 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
PS-160 平断面図
DXF
DWG
PDF
PS-160 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
PS-200 平断面図
DXF
DWG
PDF
PS-200 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)

規格表(単位:㎜)

型式 PS-60 PS-90 PS-130 PS-160 PS-200
A 呼称寸法 600 900 1300 1600 2000
B 枠外形寸法 840 1140 1540 1840 2240
C ドーム高さ 190 280 380 480 530
D 製品高さ(≒) 420 510 611 713 763
E 仕上開口寸法 540 840 1240 1540 1940
F 躯体開口寸法 640 940 1340 1640 2040
開口高さ 195 390 390 390 485
ガラス寸法 580□ 880□ 1280□ 780(4枚) 980(4枚)
有効開口面積(㎡) 0.27 0.67 1.49 2.32 3.70

※上記有効開口面積は、結露受け部 樹脂カバー付きの数値。

質量・採光面積表(単位:質量(㎏)、採光面積(㎡))

サイズ 質量 採光面積
60 43 0.29
90 59 0.71
130 73 1.55
160 114 2.23
200 134 3.59

※ドーム・ガラス質量は含みません。

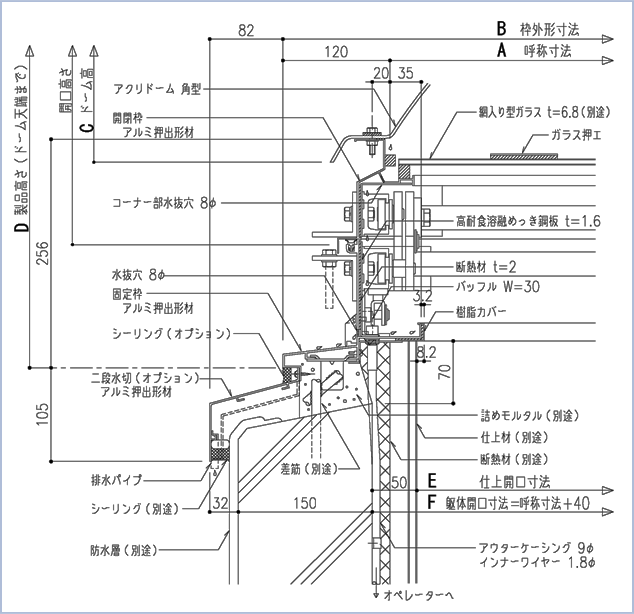

標準納まり図(単位:㎜)

標準納まり図

仕様

ドーム ●アクリドーム(アクリル樹脂)
・色調:オーパル(乳白色)
    クリア(無色透明) 受注生産
●タフライトドーム(ポリカーボネート樹脂)
・色調:乳白色 受注生産
(160・200型のアクリドームクリアとタフライトドームはできません。)
ガラス ●網入り型ガラス t= 6.8(別途)※要防錆処理
取付枠 ●外枠:アルミ押出形材 アルマイトクリアー
●耐火仕様:高耐食溶融めっき鋼板 t=1.6
操作方法 ●電動 ●手動
開閉方式 ガスステー方式による垂直開放
オペレーターとステンレスワイヤーにより開閉を制御
●固定枠結露受け部 樹脂カバー付き(防露用)

ご注意

PSは次の条件でご使用ください。

●設置可能な屋根勾配は、2寸勾配(11.3°)以下までです。(標準品)

●複層ガラス仕様は開閉できません。

上記以外の場合

●複層ガラス仕様の場合は、バネ(トーションバー)式トップライト(FP)をご使用ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●アルミ製品の規格外仕様品は受注生産となります。
