片側開閉式トップライト

Menu イメージイメージ

ライトスモークハッチ SHD

片側開閉式
角ドーム
icon 耐火仕様 受注生産 高断熱 アルミ枠

開閉角ドームの高断熱タイプ
断熱性能H-4<熱貫流率2.89W/(㎡・K)>

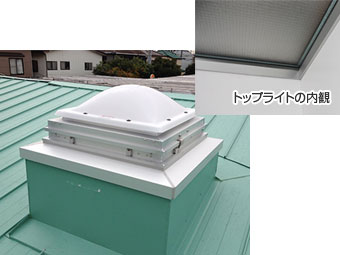

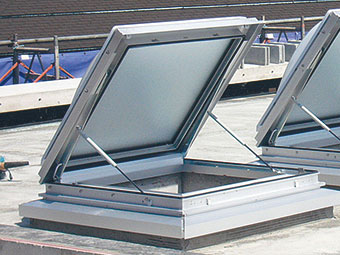

イメージ イメージ

高断熱仕様の開閉式トップライト。快適な室内空間が期待できます。
●開閉ユニットが見えないすっきりとした内観。
●断熱性を求める建物におすすめです。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ 製品図(圧縮版)

SHD 平断面図
DXF
DWG
PDF
SHD 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)

規格表(単位:㎜)

型式 SHD-60 SHD-90 SHD-130
A 呼称寸法 600□ 900□ 1300□
B 枠外形寸法 840□ 1140□ 1540□
C ドーム高さ 190 280 380
D 製品高さ(≒) 351 441 542
E 仕上開口寸法 540□ 840□ 1240□
F 躯体開口寸法 680□ 980□ 1380□
ガラス寸法 570□ 870□ 1270□
中空シート寸法 584□ 884□ 1284□
開放角度 50° 50° 50°
有効開口面積(㎡) 0.28 0.68 1.51

質量・採光面積表(単位:質量(㎏)、採光面積(㎡))

サイズ 質量 採光面積
60 27 0.29
90 38 0.71
130 54 1.55

※ドーム・ガラス質量は含みません。

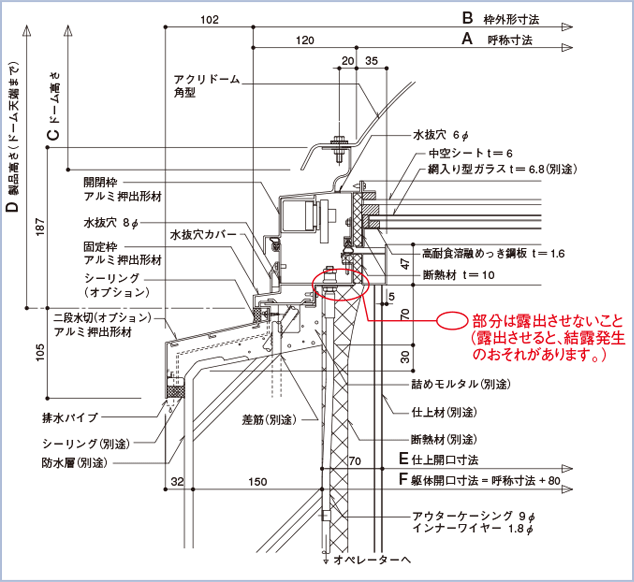

標準納まり図(単位:㎜)

標準納まり図

仕様

ドーム ●アクリドーム(アクリル樹脂)
・色調:オーパル(乳白色)
    クリア(無色透明) 受注生産
●タフライトドーム(ポリカーボネート樹脂)
・色調:乳白色 受注生産
中空シート ●ポリカーボネート樹脂 t= 6
 色調:クリア
断熱材 ●ポリエチレン独立発泡材 t= 10
 色調:グレー
ガラス ●網入り型ガラス t= 6.8(別途)※要防錆処理
取付枠 ●外枠:アルミ押出形材
    アルマイトクリアー
●耐火仕様:高耐食溶融めっき鋼板 t=1.6
操作方法 ●電動 ●手動
開閉方式 トーションバー(バネ)による片開き
オペレーターとステンレスワイヤーにより開閉を制御

断熱性能

試験体 ●型式:SHD-90
●ガラス仕様:網入りt=6.8
試験結果 断熱性………………………… H-4 2019年10月9日(一財)建材試験センター
            (熱貫流率 2.89W/(㎡・K))

ご注意

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●勾配屋根への設置は、下記が限度勾配となります。
SHD-60 4寸まで。
SHD-90 4.5寸まで。
SHD-130 3.5寸まで。
(すべて特注品対応)
