固定式トップライト

Menu イメージイメージ

アクリドーム M (丸ドーム)

丸ドーム
タイプ
icon 耐火仕様* 受注生産 アルミ枠

丸型ドーム

イメージ イメージ

曲面が優しい丸ドームタイプ。

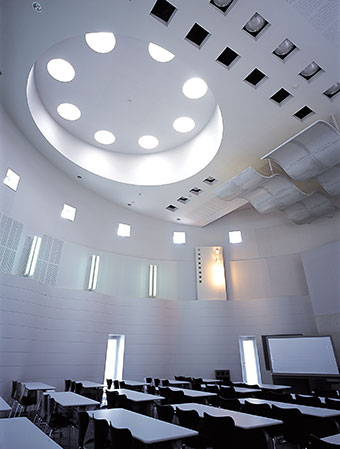

●室内に入る丸い光は楽しい空間を演出します。
●自然採光による省エネに。
●学校、公共施設、集合住宅などに。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ 製品図(圧縮版)

M-F 平断面図
DXF
DWG
PDF
M-F 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)

規格表(単位:㎜)

型式 M-60F M-90F M-130F
A 呼称寸法 φ600 φ900 φ1300
B 枠外形寸法 φ760 φ1060 φ1460
C ドーム高さ 190 280 380
D 製品高さ(≒) 239 329 430
E 仕上開口寸法 φ540 φ840 φ1240
F 躯体開口寸法 φ640 φ940 φ1340
ガラス寸法 580 880 1280

質量・採光面積表(単位:質量(㎏)、採光面積(㎡))

サイズ 質量 採光面積
60 5 0.22
90 6 0.55
130 9 1.20

※ドーム・ガラス質量は含みません。

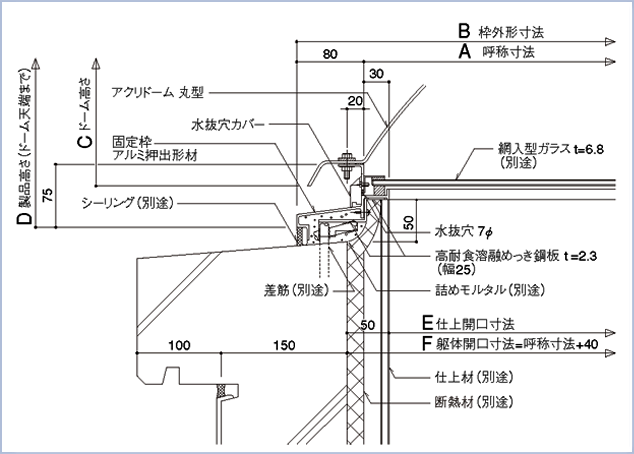

標準納まり図(単位:㎜)

標準納まり図

仕様

ドーム ●アクリドーム(アクリル樹脂)
・色調:オーパル(乳白色)
    クリア(無色透明) 受注生産
●タフライトドーム(ポリカーボネート樹脂)
・色調:乳白色 受注生産
ガラス ●網入り型ガラス t= 6.8(別途)※要防錆処理
固定枠 ●アルミ押出形材 アルマイト処理
耐火仕様* ●高耐食溶融亜鉛めっき鋼板 t=2.3(幅25)

ご注意

●改良などのため仕様を変更する場合がありますので予めご了承ください。
